버니어 캘리퍼스를 사용하여 스테인레스 스틸 깊은 홈 볼 베어링 모델을 정확하게 식별하는 방법은 무엇입니까?

산업 장비의 일상적인 유지 관리 및 기계 수리에서 베어링을 정확하게 식별하고 교체하는 것은 안정적인 작동을 보장하는 데 중요한 단계입니다. 장기간의 마모 또는 오일 및 그리스의 오염으로 인해 많은 부품 표면에 레이저로 에칭된 표시가 나타납니다. 스테인레스 스틸 깊은 홈 볼 베어링 읽을 수 없게 될 수 있습니다. 결과적으로, 물리적인 측정을 통해 정밀한 베어링 모델 결정 엔지니어에게 필수적인 기술이 되었습니다.

이 기사에서는 캘리퍼만 사용하여 스테인리스 스틸 깊은 홈 볼 베어링의 모델을 측정하여 신속하고 정확하게 식별하는 방법에 대한 자세한 가이드를 제공합니다. 내경, 외경 및 폭 .

측정 도구 및 기본 매개변수

베어링 모델을 정확하게 식별하려면 먼저 고정밀도를 준비해야 합니다. 버니어 캘리퍼스 . 측정 과정에서 우리는 다음 세 가지 주요 데이터 포인트를 얻어야 합니다.

1. 내경(d): 베어링이 결합되는 샤프트의 크기를 결정하며 베어링 모델 번호의 접미사를 파생하는 데 가장 중요한 매개변수이기도 합니다.

2. 외부 직경(D): 베어링 장착 보어의 크기를 결정합니다.

3. 폭/두께(B): 베어링의 축방향 치수.

스테인레스 스틸 깊은 홈 볼 베어링(예: S6004-ZZ)의 명명 규칙에서 접두사 "S"는 스테인레스 스틸 재질을 나타내고 접미사 "ZZ"는 양면 금속 실드를 나타냅니다. 그러나 사이에 있는 숫자(예: 6004)는 베어링 치수의 핵심입니다.

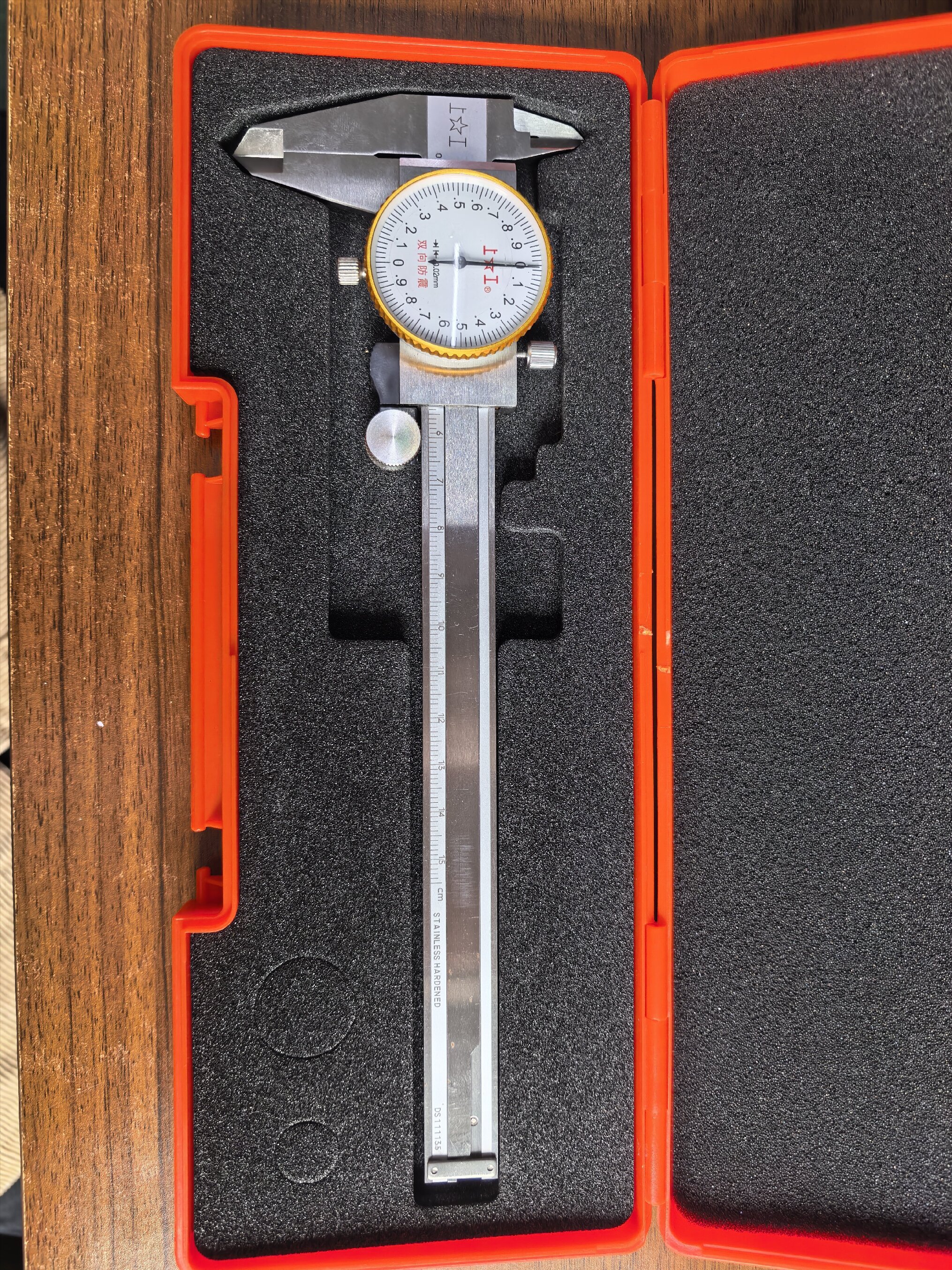

버니어 캘리퍼스

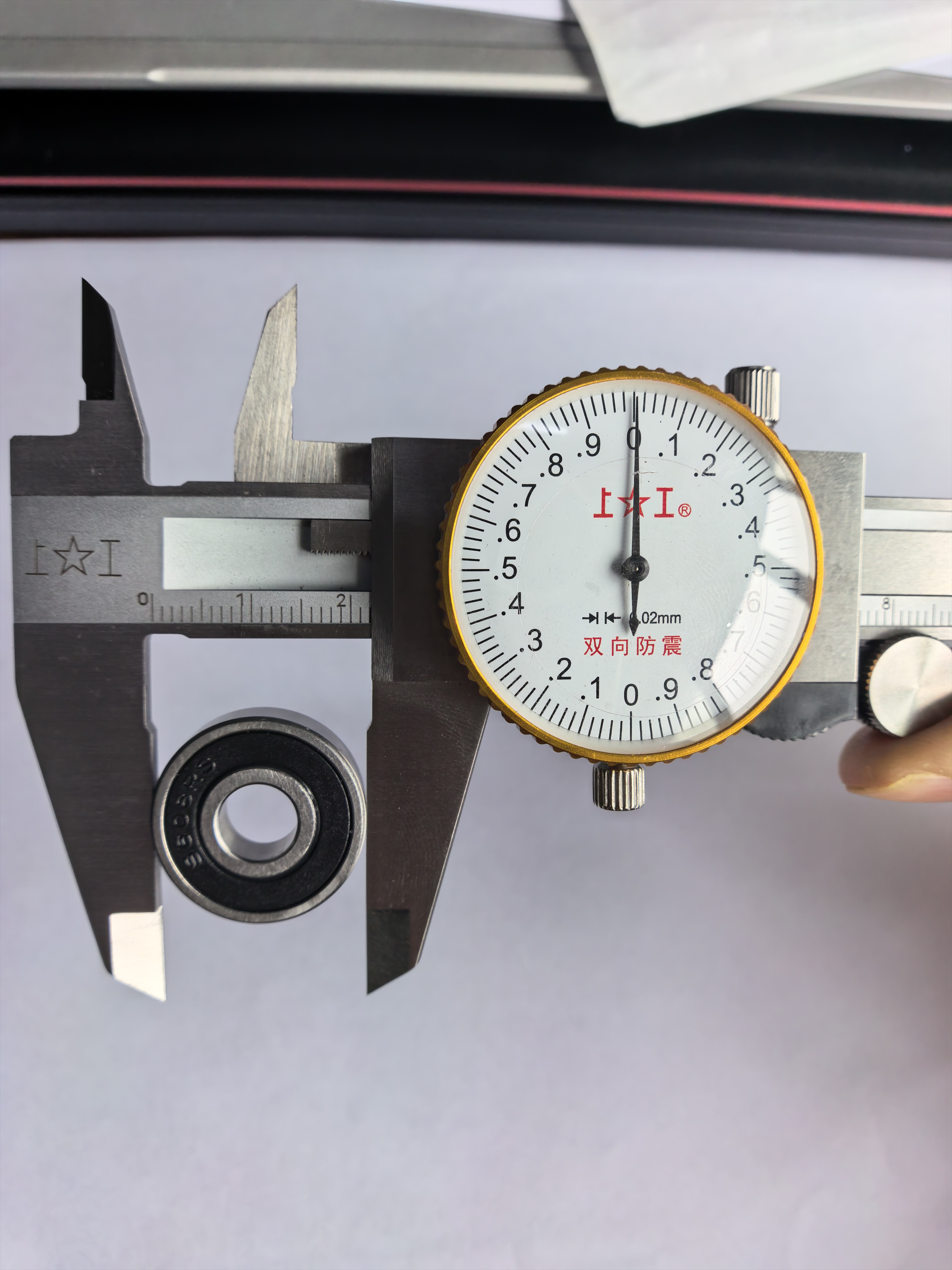

내경 측정

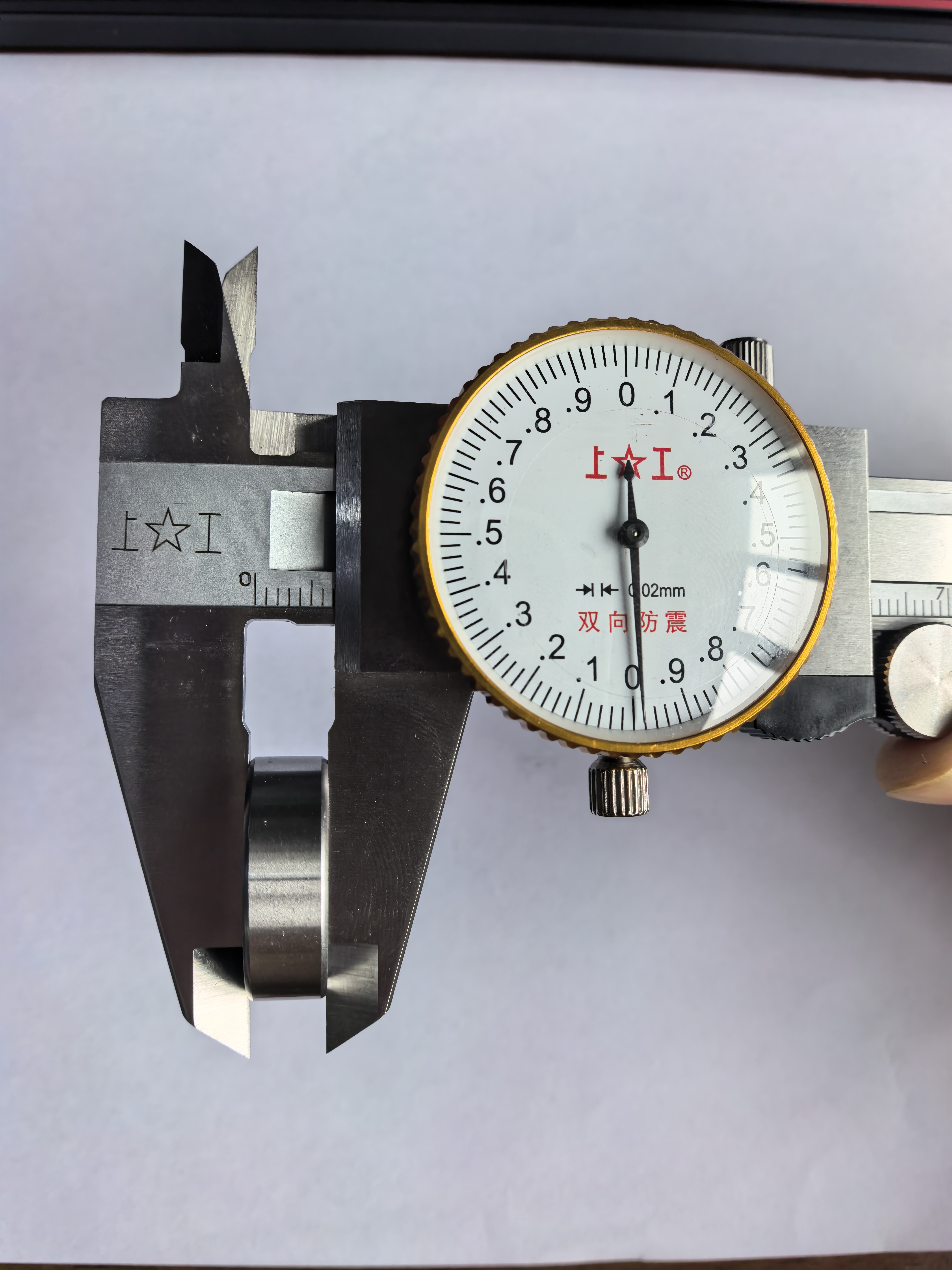

외경 측정

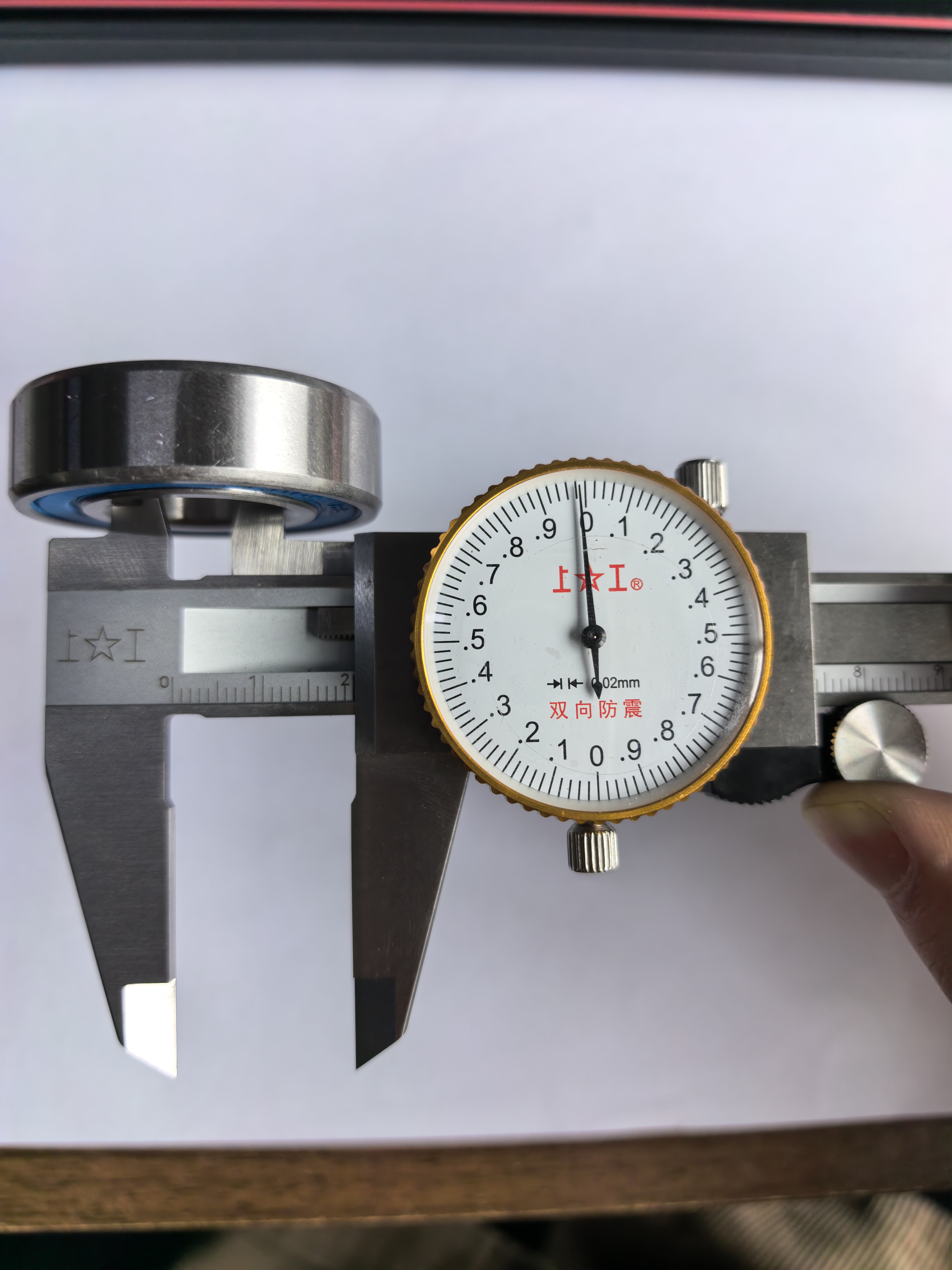

폭/두께 측정

4자리 모델 베어링을 식별하는 방법

4자리 코드로 지정된 깊은 홈 볼 베어링(예: S60xx, S62xx 및 S63xx 시리즈)의 경우 내경과 모델 번호의 마지막 숫자가 엄격하게 일치합니다. 우리는 이 관계를 "표준 공식"과 "특수 접미사"라는 두 가지 시나리오로 분류합니다.

표준 케이스: 접미사 ≥ 04인 모델에 적용 가능(내경 ≥ 20mm)

버니어 캘리퍼스로 측정한 베어링의 내경이 다음과 같을 때 20mm 이상 , 고전적인 "5로 나누기" 공식을 사용할 수 있습니다.

핵심 공식: 측정된 베어링 내경 ¼ 5 = 모델 번호의 마지막 두 자리

사례 분석: S6004-ZZ — 캘리퍼를 사용하여 스테인레스 스틸 베어링의 내경을 측정하면 20mm , 다음 공식을 적용할 수 있습니다: 20 ¼ 5 = 4(접미사 "04" 생성). 예비 평가: 이 베어링 모델의 접미사는 다음과 같습니다. 04. 그 후, 베어링의 외경(42mm)과 폭(12mm)을 추가로 측정하고 이를 표준 베어링 크기 차트와 상호 참조함으로써 베어링의 전체 모델 번호를 다음과 같이 최종적으로 식별할 수 있습니다. S6004-ZZ .

특수 사례: 테일 번호가 00, 01, 02, 03인 모델에 적용 가능

내경을 5로 나누는 규칙은 접미사 코드가 00~03인 베어링에는 적용되지 않습니다. 이 네 가지 특정 베어링 유형은 국제 표준 내에서 예외를 구성합니다. 내경 치수는 엔지니어가 기억해야 하는 고정된 값입니다. 구체적인 해당 값은 다음과 같습니다.

접미사 00: 내경은 다음으로 고정됨 10mm (예: S6000)

접미사 01: 내경은 다음으로 고정됨 12mm (예: S6001)

접미사 02: 내경은 다음으로 고정됨 15mm (예: S6002)

접미사 03: 내경은 다음으로 고정됨 17mm (예: S6003)

버니어 캘리퍼스로 측정한 내경이 위에 나열된 4가지 값 중 하나에 해당하는 경우 해당 접미사에 직접 일치시키십시오. 5로 나누는 방법을 사용하지 마십시오.

3자리 모델 베어링 식별 방법(미니어처/소형 베어링)

소형 또는 소형 스테인리스강 깊은 홈 볼 베어링의 경우 모델 번호는 일반적으로 세 자리 숫자로 구성됩니다(예: S608, S626 등). 이러한 유형의 베어링을 식별하는 것이 가장 간단합니다. * *마찬가지로 "5로 나누기" 공식은 적용할 수 없습니다. **

핵심 규칙: 측정된 베어링 내경 = 모델 번호의 마지막 숫자

사례 분석: ** S608-ZZ ** — 캘리퍼를 사용하여 작은 베어링의 내경을 측정하면 ** 8mm **, 그러면 3자리 베어링 지정 규칙에 따라 내부 직경은 모델 번호의 접미사와 직접적으로 일치합니다. 예비 평가: 이 베어링의 접미사는 **입니다. 8 **. 이를 측정된 외경(22mm)과 폭(7mm)과 결합하면 일반적인 미니어처 베어링임을 확인할 수 있습니다 ** S608-ZZ **.

요약 및 선택 권장 사항

요약하면, 버니어 캘리퍼스를 사용하여 스테인레스 스틸 깊은 홈 볼 베어링의 모델을 식별하는 단계는 다음과 같이 요약할 수 있습니다.

내부 직경 측정, 접미사 결정:

측정된 내경이 한 자리 숫자(예: 8mm)인 경우 세 자리 모델 번호(예: 608)의 마지막 숫자에 해당합니다.

측정된 내부 직경이 10, 12, 15 또는 17mm인 경우 각각 특수 4자리 접미사 00, 01, 02 및 03에 해당합니다.

측정된 내경이 ≥ 20 mm인 경우 공식을 사용하십시오 ** 내경 ¼ 5 = 접미사 ** (예: 20 ¼ 5 = 04).

시리즈를 결정하려면 외부 직경과 폭을 측정하십시오.

동일한 내경을 가진 베어링은 하중 전달 능력의 차이로 인해 다양한 외경과 폭을 갖는 다른 시리즈에 속할 수 있습니다(예: S6004, S6204, S6304 등). 따라서 외경과 폭을 모두 상호 참조하여 특정 모델을 명확하게 식별해야 합니다.

앞서 언급한 측정 및 계산 기술을 익히면 포장이나 표시가 없는 "일반" 베어링이라도 베어링의 실제 정체성을 쉽게 식별할 수 있으므로 장비 유지 관리 중 잘못된 모델을 구입하거나 부품을 제대로 조립할 수 없어 발생하는 어색한 상황을 피할 수 있습니다.
